Da próxima vez que sentar na janela perto da asa, olhe para o bordo de fuga, a parte de trás da asa. Você vai ver uma fileira de hastes finas, parecidas com antenas de carrinho de controle remoto, apontando para trás. Na ponta do winglet tem mais. No estabilizador, mais ainda.
Muita gente acha que são para-raios. Não são. São descarregadores estáticos, os static wicks. Sem eles, um avião voando dentro de uma nuvem de neve pode ficar completamente sem rádio VHF.
Hoje o "Por Dentro do Avião" vai atrás dessa peça que quase ninguém nota. E, no fim, tem uma curiosidade de hangar sobre o nosso velho C-95 Bandeirante.

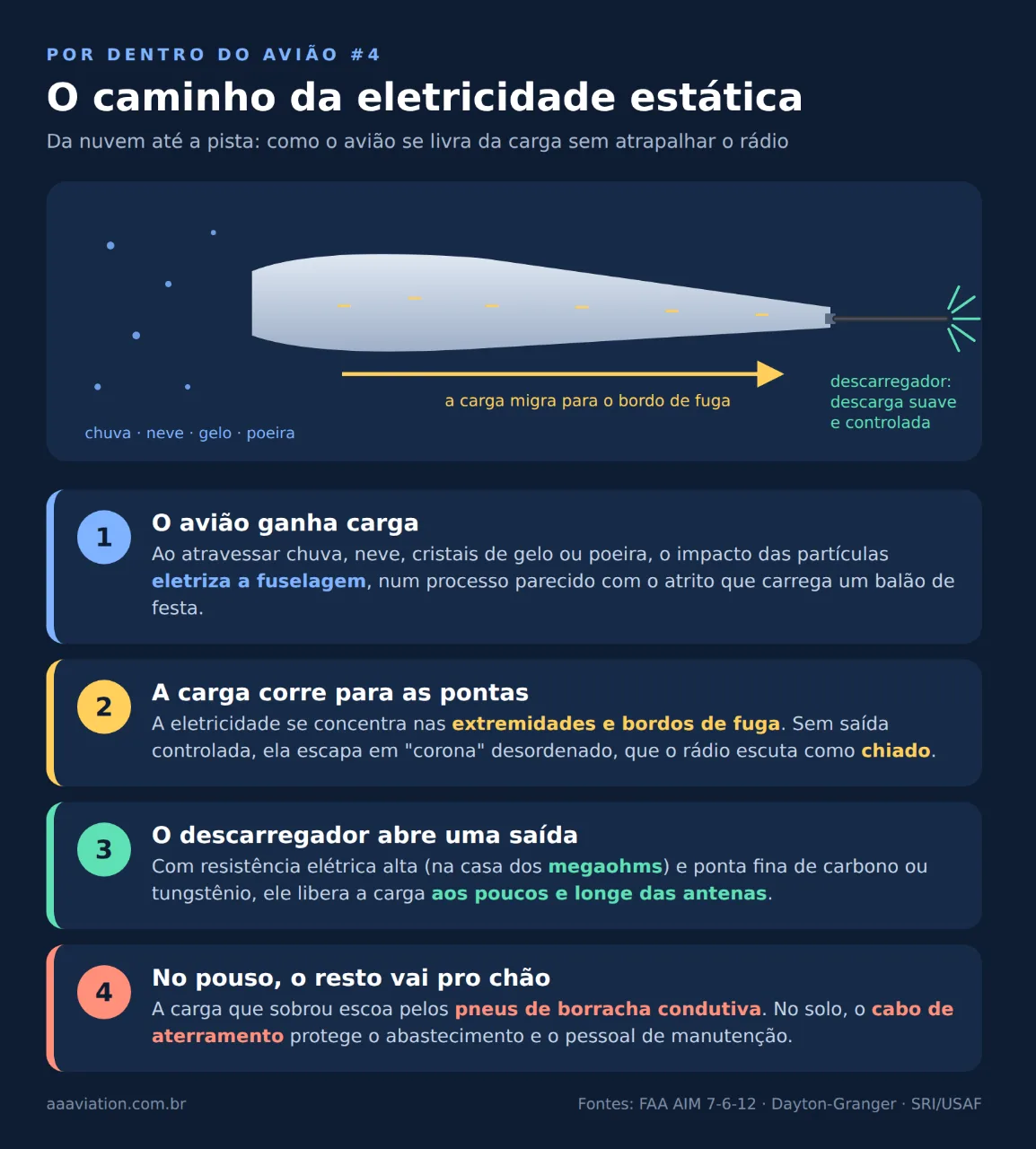

⚡ O problema: todo avião voa "carregado"
Lembra do balão de festa esfregado no cabelo, que depois gruda na parede? O avião passa por algo parecido, só que numa escala muito maior.
Quando a aeronave atravessa chuva, neve, cristais de gelo, poeira ou cinza vulcânica, milhões de partículas batem na fuselagem. Cada impacto troca um pouquinho de carga elétrica com a estrutura. Esse fenômeno se chama eletrização triboelétrica, ou eletrização por contato e atrito.
O resultado é uma carga que vai se acumulando no avião inteiro. E ela não é pequena: já foram medidos mais de 500.000 volts em aeronaves da aviação geral em voo, segundo a revista técnica Aircraft Maintenance Technology.
⚠️ ATENÇÃO Na aviação, esse fenômeno tem nome próprio: P-static (precipitation static, ou estática de precipitação). Ele não tem a ver com raio. É a carga que o próprio voo gera ao atravessar partículas.
📻 Por que isso incomoda (e muito)
A carga não fica parada. Ela corre para as extremidades do avião: pontas de asa, bordos de fuga e cauda. Quando se acumula demais, escapa para o ar em pequenas descargas chamadas efeito corona.
Cada uma dessas microdescargas gera ruído de rádio. Se elas acontecem de forma desordenada e perto das antenas, o rádio "escuta" esse ruído. O Aeronautical Information Manual (AIM) da FAA, a autoridade de aviação dos EUA, lista os sintomas que os pilotos relatam:
- Perda completa da comunicação VHF
- Leituras erradas da bússola magnética
- Chiado agudo no áudio
- Som de "motor de barco" nos fones
- Fogo de Santelmo no para-brisa
- Falhas de aviônicos e indicações erráticas
Segundo o AIM, todos esses sintomas têm uma mesma origem: a carga acumulada não consegue escoar com facilidade até as pontas das asas e a cauda.
🔧 A solução: uma "válvula de escape" elétrica
É aqui que entra o descarregador estático. A ideia é simples: se a carga vai sair de qualquer jeito, melhor escolher por onde e como ela sai.
O descarregador faz três coisas ao mesmo tempo:
- Oferece um caminho fácil. A ponta fina (de fibras de carbono ou um pino de tungstênio) libera carga com muito mais facilidade que o resto da estrutura. A descarga acontece ali, e não num ponto qualquer da asa.
- Libera a carga devagar. O corpo do descarregador tem resistência elétrica altíssima, na casa dos megaohms (milhões de ohms). Isso transforma o que seria uma rajada de faíscas em um "gotejamento" contínuo e bem mais silencioso.
- Afasta o ruído das antenas. Instalado no bordo de fuga, ele descarrega longe das antenas e numa geometria que reduz o acoplamento com os rádios.
Segundo o AIM, descarregadores bem projetados podem reduzir o ruído estático em cerca de 50 decibéis, uma diferença enorme para quem está tentando ouvir o controle de tráfego aéreo no meio de uma nevasca.
🧪 Os tipos que você encontra no hangar
Nem todo descarregador é igual. Os mais comuns:
| Tipo | Como é | O que se inspeciona |
|---|---|---|
| Flexível (wick) | Cordão ou tubo flexível com um "pincel" de fibras condutivas na ponta | Se o feixe de fibras ainda está visível e não "lisou" |
| Semirrígido / haste | Haste de material resistivo com ponta de carbono | Revestimento, ponta e fixação da base |
| Null-field | Base metálica, haste resistiva e pino de tungstênio perpendicular na ponta | Integridade do pino, haste e resistência elétrica |
O null-field é o mais sofisticado. O pino fica numa posição onde o campo elétrico da descarga "cruza" em ângulo reto com o campo das antenas. Na prática, o ruído gerado quase não chega ao rádio. A patente desse conceito foi depositada em 1961 por Robert L. Tanner e colegas, e cedida à empresa californiana Granger Associates.
Para ter uma ideia dos números, um descarregador null-field de bordo de fuga atual, o Dayton-Granger 16320, trabalha na faixa de 6 a 120 megaohms.
📜 Um pouco de história
O problema é antigo. Já nos anos 1930, a United Airlines conduziu um programa de pesquisa em voo sobre eletrização de aeronaves. Nos anos 1940, um projeto conjunto do Exército e da Marinha dos EUA, com o físico Ross Gunn entre os pesquisadores, estudou o fenômeno a fundo. Os resultados foram publicados em 1946.
Uma das conclusões desse projeto: a eletrização acontece pelo processo triboelétrico, o impacto das partículas na estrutura. Nos anos 1950, o Stanford Research Institute (SRI), trabalhando para a Força Aérea americana, aprofundou os estudos. Em 1961, Tanner e Nanevicz publicaram os resultados dessa pesquisa, o mesmo ano em que a patente do null-field foi depositada.
💡 INSIGHT VALIOSO Descarregador estático não é para-raios. Ele não foi projetado para evitar que o avião seja atingido por um raio. A proteção contra raios é outro assunto de projeto, que envolve estrutura condutiva, bonding (ligação elétrica entre as partes da estrutura) e caminhos definidos para a corrente.
🛬 E no pouso? Para onde vai o resto da carga
Os descarregadores trabalham o voo inteiro, então o avião chega para pousar com bem menos carga do que teria sem eles. Mas sempre sobra alguma. Para onde ela vai?
Pelos pneus. A borracha dos pneus aeronáuticos é formulada para ser condutiva. No toque, a carga remanescente escoa pela roda e pelo pneu direto para a pista.
Um estudo publicado em 2025 na revista científica Results in Engineering mediu a resistência elétrica de pneus aeronáuticos e encontrou valores na faixa de poucos quiloohms. Isso é muito abaixo do limite de 1 megaohm usado para classificar um pneu como condutivo. O mesmo estudo lembra que, sem essa condutividade, a descarga descontrolada poderia danificar aviônicos, gerar risco de ignição no reabastecimento e ferir o pessoal de solo.
E no solo, pelo cabo de aterramento. Antes do abastecimento, a equipe conecta um cabo de aterramento em pontos específicos da aeronave, garantindo que avião, caminhão e solo fiquem no mesmo potencial elétrico.
🇧🇷 Curiosidade de hangar: o C-95 Bandeirante
Quem passou pela linha de manutenção do C-95 Bandeirante da FAB, caso de quem escreve este post, conhece um detalhe curioso: o avião tem um descarregador estático no trem do nariz, instalado para tocar o solo no pouso e ajudar a drenar a carga que sobrou.
É um detalhe que passa despercebido por quase todo mundo que olha o Bandeirante no pátio. Vale registrar: não encontrei documentação pública detalhando esse componente, então fica aqui como relato de quem viveu o avião, e não como especificação técnica. Se você também trabalhou no C-95 e lembra desse detalhe, conta nos comentários!
Se quiser relembrar a história desse avião, o blog já contou como o Bandeirante colocou o Brasil no mapa da aviação mundial. E, para entender o conjunto onde fica esse descarregador, vale ler o Por Dentro do Avião #2 sobre trem de pouso.
🛠️ Por que isso importa para quem está no hangar
Para o mecânico, o descarregador parece uma peça "simples", mas tem seus cuidados:
- Inspeção visual constante: pontas erodidas, fibras gastas, revestimento rachado, haste torta ou base solta são sinais de troca. Um wick com ponta "lisa" (sem fibras aparentes) já perdeu parte da função.
- Teste elétrico: a resistência do descarregador é medida com megôhmetro e precisa ficar dentro da faixa do fabricante. A base também precisa de boa ligação elétrica com a estrutura. Referências de manutenção citam até 0,1 ohm entre a base e o airframe.
- Bonding em dia: de nada adianta um descarregador novo numa superfície de comando mal aterrada. O AIM é direto: P-static só se resolve com a quantidade certa de descarregadores de qualidade, bem instalados em uma aeronave bem "bondeada".
- Despacho com peça faltando: em aeronaves comerciais, a falta de descarregadores pode estar prevista na CDL (Configuration Deviation List, a lista de desvios de configuração). É o caso do 737 MAX (item 23-60-01), sempre dentro dos limites que o documento de cada aeronave define.
🚀 DICA RÁPIDA Na inspeção pré-voo, vale conferir se nenhum descarregador está quebrado ou faltando, principalmente antes de voos IFR (por instrumentos) em áreas com precipitação. É justamente nessas condições que a P-static aparece.
O que fica dessa peça
O descarregador estático é o tipo de componente que só é lembrado quando falta. Sem partes móveis e sem sistema elétrico próprio, ele protege justamente a comunicação e a navegação, duas coisas que nenhuma tripulação quer perder dentro de uma nuvem.
Assim como o winglet do Por Dentro do Avião #3, é física aplicada escondida à vista de todos, bem na parte de trás da asa.
E você, já tinha reparado nessas "varetinhas" na asa? Sabia que elas não eram para-raios?
Fontes
- FAA — Aeronautical Information Manual (AIM), 7-6-12: Precipitation Static
- Aircraft Maintenance Technology (Aviation Pros) — Precipitation static: Combating noise and other effects
- Dayton-Granger — 16320 Null Field Trailing Edge Static Discharger
- Patente US3170087A — Static discharger apparatus (Tanner, Kennedy e Raglin, 1961)
- EMA — A Critical Review of Precipitation Static Research Since the 1930's
- ScienceDirect / Results in Engineering — The impacts of loads and temperatures on aircraft tyres electrical conductivity performance (2025)
- Aircraft Systems Tech — Reducing Aircraft Radio Interference
- AviationHunt — Boeing 737 MAX CDL Items
- Wikipedia — Static wick
- AOPA — How it works: static wick
