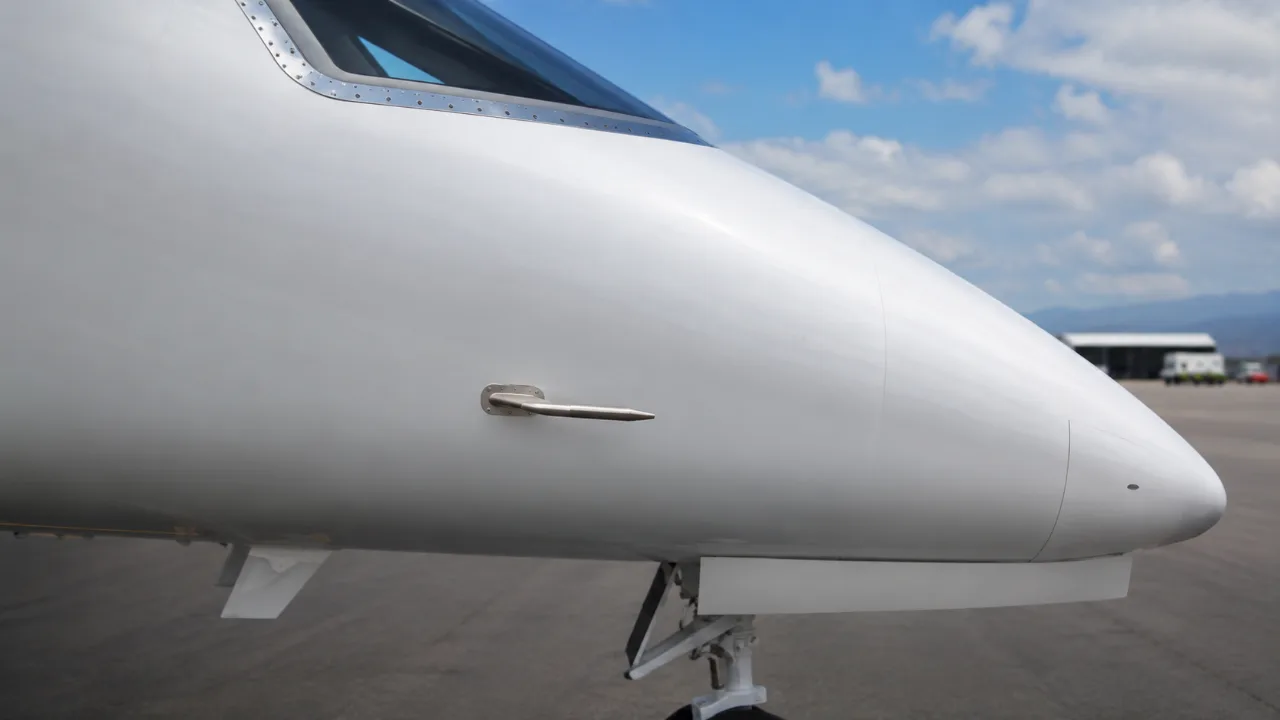

🛩️ Por Dentro do Avião #1: O Tubo de Pitot — a Peça de 300 Anos Que Decide Se Você Sabe a Sua Própria Velocidade
"É um tubo de poucos centímetros, inventado antes de existir aviação, e ainda assim é uma das poucas coisas que, se falhar em silêncio, pode enganar toda uma tripulação."
Todo avião tem uma pergunta que precisa responder o tempo todo, sem hesitar: a que velocidade eu estou voando agora?
A resposta não vem de GPS. Não vem de radar. Vem de um tubinho metálico apontado para o vento, cuja física básica não mudou desde o século 18.
Este é o primeiro episódio do quadro Por Dentro do Avião — onde vamos abrir, peça por peça, os componentes que a maioria dos passageiros nunca notou, mas que sustentam literalmente o voo.
🕰️ Antes de Ser Aviação, Era Hidráulica
O tubo de Pitot leva o nome do engenheiro francês Henri Pitot, que o desenvolveu no início do século 18 — décadas antes de qualquer coisa parecida com um avião existir.
O objetivo original nem era aeronáutico: Pitot queria medir a velocidade da correnteza do rio Sena, em Paris. O princípio era simples — um tubo aberto na direção do fluxo de água captura mais pressão do que um tubo parado, e essa diferença de pressão pode ser convertida em velocidade.
Séculos depois, a aviação pegou emprestado exatamente esse princípio. Trocou água por ar, e passou a instalar o tubo na fuselagem ou na asa, sempre voltado diretamente para o vento relativo.
⚙️ A Física Por Trás do Número no Painel
Aqui é onde vale a pena ir fundo, porque o mecanismo é elegante.
O sistema completo é chamado de sistema pitot-estático, e ele trabalha com dois tipos de pressão:
- Pressão total (ou de impacto): captada pelo tubo de Pitot, voltado para o vento. Inclui tanto a pressão do ar parado (estática) quanto a pressão extra gerada pelo movimento do avião (dinâmica).
- Pressão estática: captada por pequenas aberturas niveladas à fuselagem, longe de qualquer perturbação de fluxo — as chamadas tomadas estáticas.
O Indicador de Velocidade (ASI — Airspeed Indicator) é o único instrumento que usa as duas fontes ao mesmo tempo. Dentro dele, existe uma cápsula (diafragma) conectada à linha do Pitot, dentro de uma caixa selada que recebe a pressão estática. A diferença entre as duas pressões — a pressão dinâmica — faz a cápsula se expandir ou contrair, movendo o ponteiro.
Essa relação é regida pelo Teorema de Bernoulli: a pressão total do ar permanece constante, e se a pressão dinâmica sobe, é porque o avião está mais rápido. Matematicamente, a velocidade é proporcional à raiz quadrada da pressão dinâmica dividida pela densidade do ar — por isso a leitura do ASI precisa de correções de densidade e compressibilidade em altitudes elevadas.
Vale notar: o Pitot sozinho não faz nada. Ele só vira velocidade quando combinado com a pressão estática. Já o altímetro e o indicador de razão de subida (VSI) usam apenas a pressão estática — não dependem do Pitot.
❄️ O Inimigo Que Todo Piloto Respeita
Um tubo com uma abertura pequena tem um problema óbvio: pode entupir.
Inseto, água, gelo — qualquer obstrução distorce a leitura de pressão e, consequentemente, a velocidade mostrada no painel. Por isso, praticamente toda aeronave com tubo de Pitot tem um sistema de aquecimento elétrico (pitot heat), ligado continuamente durante o voo, justamente para impedir que o gelo se forme na abertura.
Só que existe uma categoria de gelo particularmente traiçoeira: cristais de gelo em altitude de cruzeiro, formados dentro de grandes sistemas convectivos tropicais. Diferente do gelo "clássico" (gotas de água super-resfriadas), esses cristais podem, em quantidade suficiente, sobrecarregar o aquecimento e obstruir a sonda mesmo com o sistema de degelo funcionando.
Foi exatamente esse fenômeno — a essa altura ainda pouco compreendido pela indústria — que esteve no centro de um dos acidentes mais estudados da aviação moderna.
📋 Estudo de Caso: Quando os Três Pitots Concordaram em Discordar
Em aeronaves comerciais como o Airbus A330, existe redundância tripla: três tubos de Pitot independentes, cada um alimentando seu próprio computador de dados aéreos (ADC), justamente para que a falha de um não comprometa a informação de velocidade.
Em 1º de junho de 2009, o voo Air France 447, um Airbus A330-203 operando entre Rio de Janeiro e Paris, cruzava o Atlântico equatorial a 35.000 pés quando entrou em uma região de intensa atividade convectiva. Segundo o relatório final do BEA (Bureau d'Enquêtes et d'Analyses, autoridade francesa de investigação de acidentes aeronáuticos), os três tubos de Pitot foram obstruídos por acúmulo de cristais de gelo em um curto intervalo de tempo, gerando leituras de velocidade inconsistentes entre si.
O piloto automático, ao receber dados conflitantes, se desconectou — como projetado — e a aeronave reconfigurou para a chamada lei alternada, devolvendo o controle manual direto aos pilotos. O BEA concluiu que a tripulação não identificou corretamente a situação de perda temporária de informação de velocidade, o que contribuiu para uma sequência de comandos que levou a aeronave a um estol aerodinâmico não recuperado. O acidente resultou na perda total da aeronave e de todos os 228 ocupantes.
💬 O próprio BEA classificou a obstrução de tubos de Pitot por cristais de gelo em cruzeiro como "um fenômeno conhecido, mas mal compreendido pela comunidade da aviação" no momento do acidente.
Este não é um caso isolado de curiosidade macabra — é a razão pela qual o setor inteiro mudou depois dele.
🔧 O Que Mudou Depois
O caso teve consequências diretas e mensuráveis:
- Substituição de sondas: fabricantes e operadores passaram a adotar modelos de Pitot com desempenho comprovadamente superior em ambientes de cristais de gelo em altitude.
- Revisão de procedimentos de "velocidade não confiável": companhias aéreas reforçaram treinamentos específicos para a perda temporária de dados de velocidade — incluindo atitude de pitch e potência de referência como backup imediato, sem depender só do ASI.
- Treinamento de recuperação de estol em alta altitude: o BEA apontou lacunas na formação de pilotos para cenários de estol em condições de cruzeiro (diferente do estol treinado próximo ao solo), levando a mudanças em programas de treinamento em todo o mundo.
O tubo de Pitot, sozinho, é uma peça relativamente simples e barata. O que ele revela é que, em aviação, redundância de hardware não substitui compreensão humana da falha — os dois precisam funcionar juntos.
🎯 Pra Guardar
Da próxima vez que você olhar para aquele tubinho discreto na fuselagem ou no nariz de um avião, lembre: ele carrega três séculos de física, uma redundância tripla por segurança, e uma das lições mais estudadas da aviação moderna.
Pergunta pra você, leitor: você acha que a aviação depende demais de automação para compensar falhas de sensores como essa — ou é justamente essa camada de automação que evita que mais acidentes como esse aconteçam? Comenta aí embaixo.
Fontes: Relatório final do BEA sobre o voo AF447 (bea.aero) · AeroToolbox — The Aircraft Pitot Static System · Pilot Institute — The Pitot-Static System: How It Works
